Tuotteen yleiskatsaus
Lämpötilanesteen turbiinivirtausmittarissa on RTD-anturi ja turbiinin virtauksen mittausjärjestelmä nesteen virtauksen ja lämpötilan mittausta varten.
Tekniset tiedot
|
Luokka |
Parametri |
Erittely |
|
Virtaus ja mittaus |
Linjan koko |
DN4–DN300 (3/8"–12") |
|
Virtausalue |
0,05 l/min – 2500 m³/h |
|
|
Tarkkuus |
±0,5 % lukemasta (±0,2 % kokoonpanosta riippuen) |
|
|
Toistettavuus |
±0.05%–±0.1% |
|
|
Huoneen yökuntoon laitto |
10:1 Vakio, jopa 20:1 |
|
|
Lämpötila & Neste |
Nesteen lämpötila |
−40 asteesta +150 asteeseen standardi, jopa +250 astetta korkea-lämpötilakonfiguraatio |
|
Lämpötila-anturi |
Pt100 / Pt1000 RTD |
|
|
Ympäristön lämpötila |
−40 astetta +85 asteeseen |
|
|
Mekaaninen & Rakenne |
Paineluokitus |
1,6 MPa / 4,0 MPa vakio, 42 MPa korkeapaine-käytettävissä |
|
Kostutetut materiaalit |
304 SS, 316L SS, CD4MCu, 430F SS, keraaminen |
|
|
Prosessiyhteydet |
ANSI/DIN-laippa, NPT/G-kierre, kolmi{0}}puristin |
|
|
Sähkö & Signalointi |
Virtalähde |
24 VDC, 12 VDC, 3,6 V akku |
|
Lähdöt |
Pulssi, taajuus, 4–20 mA |
|
|
Viestintä |
Modbus RTU, HART, CANbus |
|
|
Suojaus ja turvallisuus |
Kotelon suojaus |
IP65 / IP67 / IP68 |
|
Vaarallisten alueiden hyväksyntä |
ATEX / IECEx |
Sovellukset
|
Sovelluskenttä |
Tyypillinen käyttö |
|
Petrokemian jalostus |
Kevyen öljyn ja liuotinvirtauksen mittaus petrokemian jalostuksessa |
|
Teollisuuskemikaalit |
Kemikaalien annostelu ja jakeluvirtauksen mittaus teollisuuskemiallisissa prosesseissa |
|
Ruoka ja juoma |
Veden ja nestemäisten ainesosien virtauksen mittaus elintarvike- ja juomasovelluksissa |
|
LVI-jäähdytetty vesi |
Jäähdytetyn veden virtauksen ja lämpötilan mittaus LVI-järjestelmissä |
|
Autojen testaus |
Polttoainevirran mittaus autojen testausjärjestelmissä |
|
Sähköntuotanto |
Kattilan syöttöveden ja lauhteen virtauksen mittaus sähköntuotantojärjestelmissä |
Tehtaan ominaisuudet
1.Gravimetriset kalibrointilaitteet
Gravimetrisiä punnitus- ja master{0}}mittarijärjestelmiä käytetään nestevirtauksen kalibrointiin koko virtausalueella.
2.CNC-mittojen ohjaus
Moniakselisia CNC-työstökeskuksia käytetään komponenttien työstöön tiettyjen toleranssien sisällä.
3. Mukautettu OEM/ODM-tekniikka
Mukautettu seinämän paksuus, metalliseosvalikoima ja ei--standardipaineliitännät valmistetaan tilauksesta.
4. Strukturoidut tuotannon läpimenoajat
Vakiotilaukset: 7–10 päivää; räätälöidyt kokoonpanot: 3–4 viikkoa.
Laadunvalvonta ja tarkastus
|
Laadunvalvontatuote |
Standardi / menetelmä |
|
Röntgenhitsauksen tarkastus |
Painetta sisältävien{0}}hitsausten röntgentarkastus |
|
Hydrostaattisen paineen tarkastus |
Hydrostaattinen testi 1,5-kertaisella suunnittelupaineella 30 minuutin pitojaksolla |
|
Staattisen tasapainon mittaus |
Roottorin tasapainon tarkistus mikro{0}}gramman toleranssin sisällä |
|
Lämpösyklin ikääntyminen |
Elektroniikkakokoonpanot käyvät läpi lämpökiertoa −20 asteesta +85 asteeseen 48 tunnin ajan |
|
Monipistevirtauskalibrointi |
Gravimetrinen kalibrointi 5-pisteen varmennusmenetelmällä |
|
Eristyskestävyystestaus |
Yksiköt testattu 500 VDC eristysresistanssilla Suurempi tai yhtä suuri kuin 20 MΩ |
FAQ
|

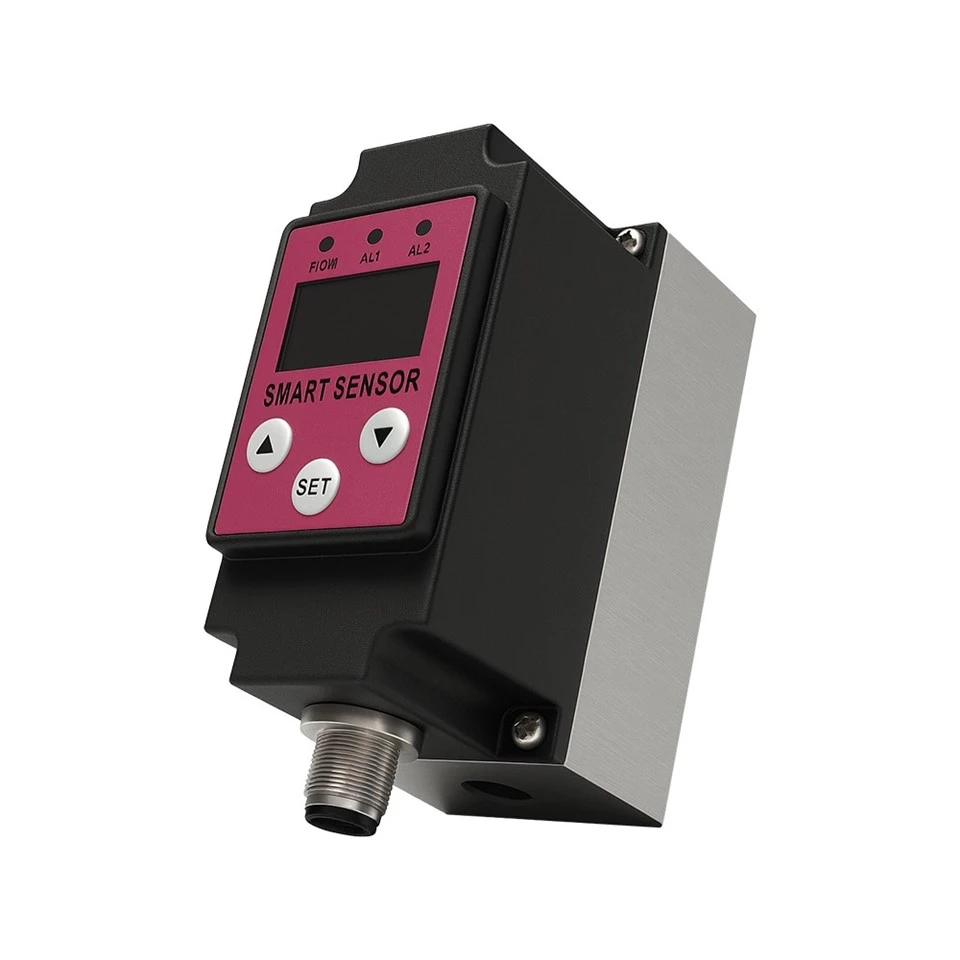

HNF20-AC lämpötila nesteturbiinin virtausmittarin parametrit |
|
|
Erityiset parametrit |
Arvo / Kuvaus |
|
|
Näytössä on HNF20-AC lämpötilan nesteturbiinin virtausmittarin periaatekaavio. Putken keskelle on asennettu turbiini, jota tuetaan molemmissa päissä olevilla laakereilla. Kun neste kulkee putken läpi, se osuu turbiinin siipiin ja saa turbiinin pyörimään. Turbiinin pyörimisnopeus on suoraan verrannollinen nesteen virtausnopeuteen. Nestevirtaus saa turbiinin pyörimään leikkaaen kuoren sisällä olevien kestomagneettien synnyttämien magneettisten voimalinjojen läpi, mikä muuttaa magneettivuon. Tunnistuskela havaitsee jaksollisen muutoksen magneettivuossa ja lähettää signaalin esivahvistimelle vahvistusta varten, jolloin syntyy virtausnopeuteen verrannollinen pulssisignaali. Virtausnopeus saadaan piirin toiminnan kautta. |
|
Nimellishalkaisija-alue |
DN4,DN6,DN10,DN15,DN20,DN25 |
|
Asunnon materiaali |
Alumiiniseos, ABS teollisuusmuovi (pulssilähtö) |
|
Pohjamateriaali |
304 ruostumaton teräs |
|
Yhteysmenetelmä |
Sisäinen kierre |
|
Mittaustarkkuus |
Arvosana 0,5, luokka 1 |
|
Mittausalue |
0,04-10 kuutiometriä tunnissa |
|
Lämpötilan mittausalue |
0-100 astetta, räätälöity |
|
Resoluutio |
0,1 astetta |
|
Ympäristön lämpötila-alue |
-20...85 astetta |
|
Lähettimen kotelon materiaali |
Rajoittamaton |
|
Näyttö/käyttö |
OLED 128×64 |
|
Tulot |
|
|
Lähdöt |
Hälytyskosketin, 4~20mA, pulssilähtö (konfiguroitavissa) |
|
Virtalähde |
24VDC |
|
Todistus |
|
Mittausperiaate
